今回は、背景の至る所で飛び交っているビームの作り方の詳細について書いていこうと思います。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=580x10000:format=jpg/path/s95491148c0faa5b8/image/ic376f71d0a897f3d/version/1649043856/image.jpg)
制作手順
1. 宇宙空間を飛び交うビームに使用するビームのエフェクトを作成
2. ブループリントでランダムにビームを発生させて発射させる仕組みを作成
3.レベル上に上記のブループリントを配置する
1. 宇宙空間を飛び交うビームに使用するビームのエフェクトを作成
ビーム打ち合いを表現するために、レベル上に複数のボックスを配置し、そのボックス内でランダムな位置から
ランダムな方向にビームを飛ばす処理を作成していくのですが、まずはビームを作成しないと話になりません
ので、ビームのエフェクトを作っていきます。
1.1 Niagaraでビームエフェクトの作成準備
1.1.1 コンテンツブラウザで追加/インポートボタンを押して、「FX」>「Niagara System」新規作成を選択します。

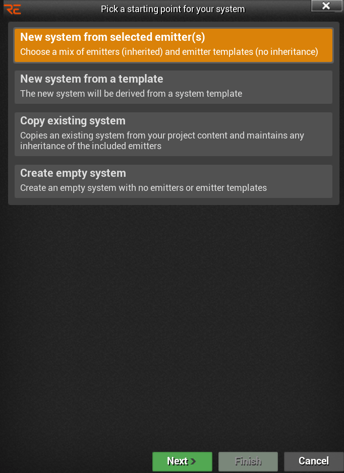

1.1.2 「Niagara System」を新規作成すると、下図のような作成サンプルテンプレートの選択画面になりますので、
一番上にある「New system from selected emitter(s)」を選択して「Next」ボタンを押します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=344x10000:format=png/path/s95491148c0faa5b8/image/i651c8ca666b24d14/version/1649049174/image.png)
1.1.3 テンプレートに追加するエミッター(エフェクトを発生させる機能)を選択する画面が開きますので、
「Dynamic Beam」を選択して、メニュー右下の「+」ボタンをクリックして追加状態にしたら、
「Finish」ボタンをクリックしてデータを作成します。

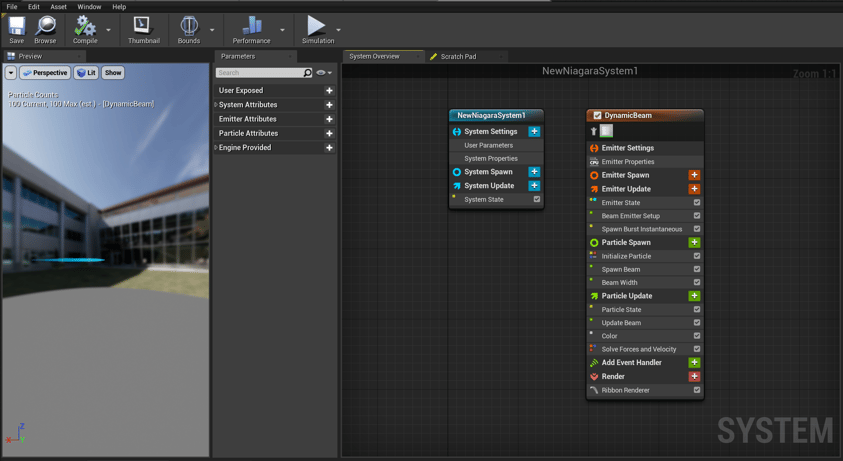

1.1.4 作成した「NewNiagaraSystem」をダブルクリックしてエディタを起動します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=843x10000:format=png/path/s95491148c0faa5b8/image/i61ebe57d30c3221c/version/1649049916/image.png)
1.2 Niagaraのエディタで編集
ここから「DynamicBeam」のエミッターの中身を変更していきます。

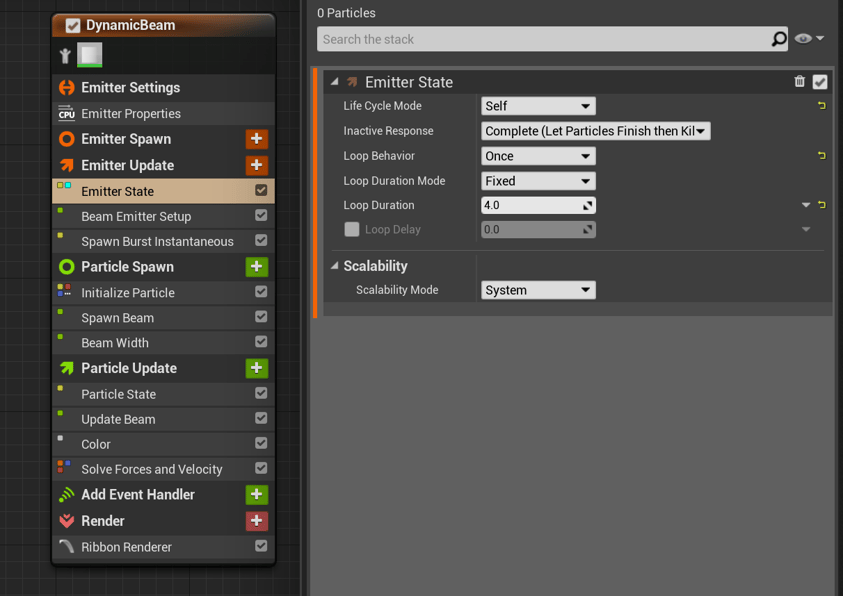

1.2.1 発射されたビームは一度発射されたらそのまま飛び続けた後、次は別の場所から発射されるように見せたい
ので「Emitter State」の項目をクリックして「詳細ウインドウ」を表示させます。
1.2.2 「Loop Behavior」の欄を「Once」に変更、「Loop Duration Mode」を「Infinite」に変更します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=843x10000:format=png/path/s95491148c0faa5b8/image/i1b57330c125169e0/version/1649050244/image.png)

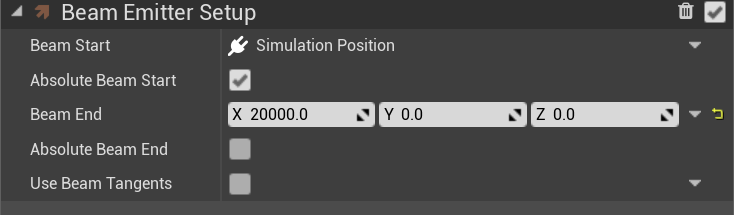

1.2.3 「Beam Emitter Setup」の項目をクリックして「詳細ウインドウ」から「Beam End」の数値を調整して
ビームの長さを設定します。今回は「20000」に設定しました。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s95491148c0faa5b8/image/i21a3d5eabd3f9c03/version/1649050595/image.png)
1.2.4 「Spawn Burst Instantaneous」の項目をクリックして「詳細ウインドウ」から「Spawn Count」の数値を
調整して、ビームの生成数を設定します。今回は「100」に設定しました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=734x10000:format=png/path/s95491148c0faa5b8/image/ief29fe1dc887f124/version/1649051233/image.png)
1.2.5 「Particle Spawn」>「Initilize Particle」の項目をクリックして「詳細ウインドウ」から各項目を設定します。
・「Lifetime Mode」>「Lifetime」:20秒に設定
・「Color Mode」の項目を「Unset」から「Direct Set」に変更します。
ベース色の設定はそのまま利用します。
・「Sprite Size Mode」の項目を「Unset」から「Uniform」に変更します。「Uniform Sprite Size」の数値は
初期値の「10」をそのまま利用します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=734x10000:format=png/path/s95491148c0faa5b8/image/i7ff0a960e2ccf0cf/version/1649051658/image.png)

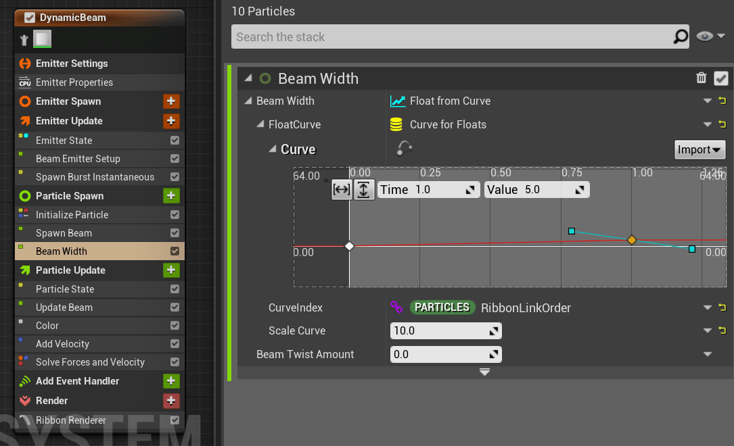

1.2.6 「Particle Spawn」>「Beam Width」の項目をクリックして「詳細ウインドウ」を開くとビームの太さを
調整するカーブエディタが表示されますので、飛ぶビームの先端が太く、尾っぽ側が細くなるように設定
していきます。
今回はキーデータ「1.0(Time)」、「5.0(Value)」にカーブを調整しました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=734x10000:format=png/path/s95491148c0faa5b8/image/ib3b5243d5a5c23e9/version/1649052899/image.png)

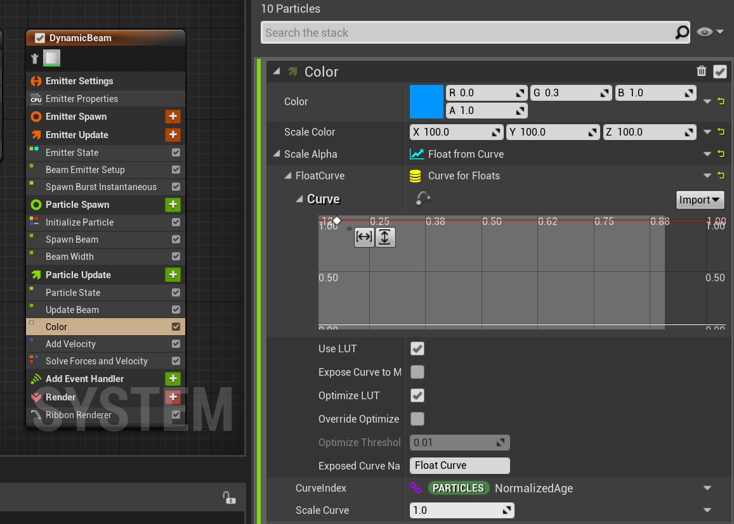

1.2.7 「Particle Update」>「Color」の項目をクリックして「詳細ウインドウ」から各項目を設定していきます。
・「Color」:0.0,0.3,1.0
・「Scale Color」:x=100,Y=100,Z=100
![](https://image.jimcdn.com/app/cms/image/transf/dimension=734x10000:format=png/path/s95491148c0faa5b8/image/ia257aab79dbca85f/version/1649054983/image.png)
1.2.8 「Particle Update」>「Add Velocity」をクリックして「詳細ウインドウ」から速度を設定していきます。
(※上記は図では「Particle Update」に位置していますが更新により「Particle Spawn」に移動したようです)
・「Velocity」:x=50000.0,Y=0.0,Z=0.0
![](https://image.jimcdn.com/app/cms/image/transf/dimension=734x10000:format=png/path/s95491148c0faa5b8/image/i6440ebf77b03629b/version/1649055056/image.png)

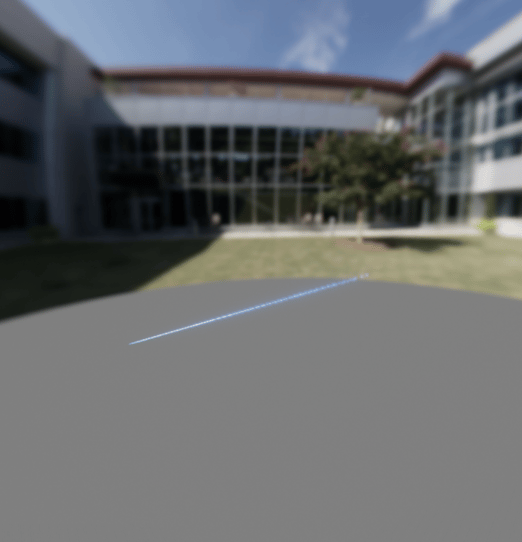

これで、ビームが完成です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=522x10000:format=png/path/s95491148c0faa5b8/image/ib94b4ce4c450dc13/version/1649055102/image.png)
ブループリントでランダムにビームを発生させて発射させる仕組みを作成していきます。
